气体密度传感器DGF-I1

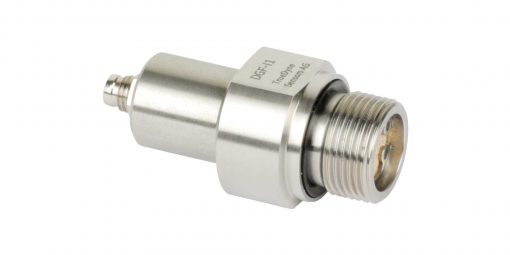

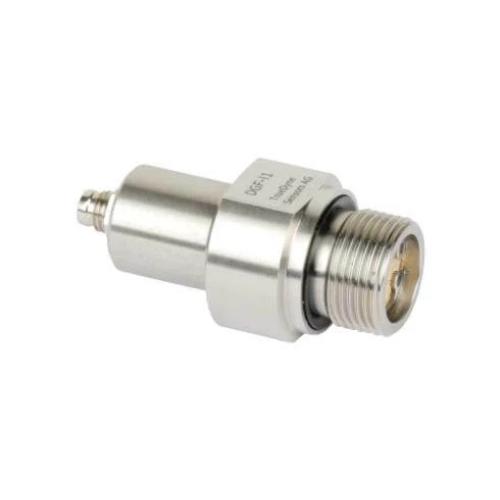

在气体管道或储气罐中测量气体的密度：这是通过TrueDyne的DGF-I1密度传感器实现的。 该传感器的核心是一个带有音叉形状的振荡器的微机械系统（MEMS系统）。 为了进行测量，MEMS系统周围的金属外壳中充满了介质。 振荡器的共振频率根据其周围气体的密度而变化。 为了缓解温度影响，传感器中内置了一个铂金电阻，以精确检测局部温度。
该传感器的直径为33毫米，长度为63毫米，非常紧凑，甚至适合最小的空间。 它通过集成接口直接拧入气体管道或储气罐中，过滤器可防止污染。 测量值通过RS485接口传输到上级系统。 5秒的响应时间使得密度测量可以直接在过程中进行——测量不需要中断。
产品说明
测量标准
密度单位：kg/m³
温度单位：℃
压力单位：Pa
衍生的测量值（自定义配置）：
二元气体混合物的浓度为理想体积分数（摩尔分数），单位为%
标准密度
平均摩尔质量
客户指定的测量标准
允许的测量物质
* 氢气 (H~2~)
* 氦 (He)
* 氮气 (N~2~)
* 氧气 (O~2~)
* 二氧化碳 (CO~2~)
* 氩气 (Ar)
如有必要，可在单独澄清后使用与上述介质不同的介质。 例如，氖 (Ne) 和氪 (Kr)。
允许的混合气体
如有必要，可在单独澄清后，测量其他气体混合物。
测量性能

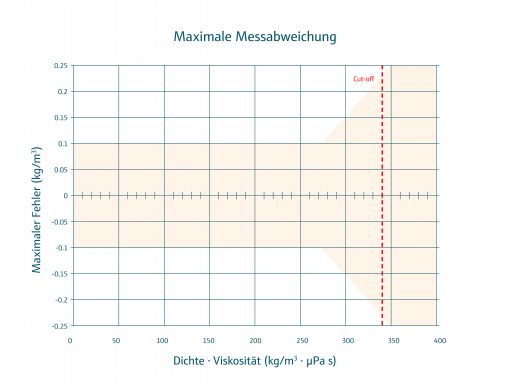

最多 测量偏差：
密度：<0.1 kg/m³
温度： <0.8 °C
压力： <0.04 bar
带现场调整 密度 <0.05 kg/m³
可重复性：
密度：<0.015 kg/m³
温度： <0.06 °C
压力： <0.005 bar
允许的介质温度：-20…+60 °C
允许的环境温度：-20…+60 °C
允许的储存温度：-20…+60 °C

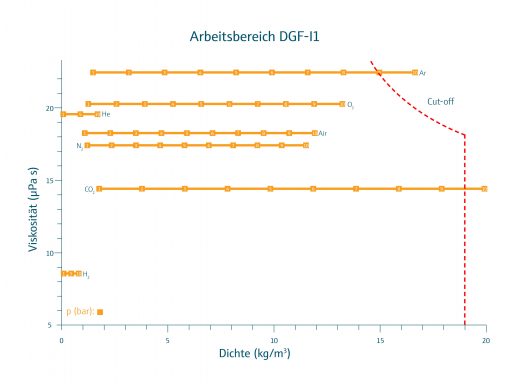

允许的密度测量范围：0.2 …19kg/m³
允许的压力范围：1…10巴（绝对值）
使用与氩气 (Ar) 的混合气体，最高为
******9巴（绝对值）。
爆破压力30巴
气候类别：尚未确定
电磁兼容性：根据IEC 61326-1标准
抗振动和抗冲击：尚未确定
不锈钢：1.4404（316L）

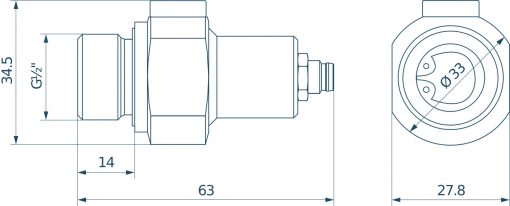

尺寸：63 mm x 27.8 mm x 34.5 mm³（带M8接头）
重量：<150 g
保护类型： （安装状态）IP67，符合IEC 60529标准
流体接口：
G½” 螺纹
电气接口
连接：M8接头，4极，符合IEC 61076-2-104标准
通讯：关于RS485硬件标准。Modbus RTU通讯协议（见数据表）
电源供应：DC 4.5…12 V（******200 mW）
连接电缆和插头不包括在交货范围内。
对连接电缆和插头的要求：
电源组，带有安全超低电压（SELV）或
保护性低电压（PELV）。
M8插头，4极
最多 允许的电缆长度：30米
通过外部接线的过电流保护，通过
一根保险丝（******2A）。
电缆推荐：隆堡自动化M8标准
传感器/执行器连接器 RKMWV 4-07
RS485接口：
根据EIA/TIA-485-A标准
******允许的电压：
A和B：-11 V…+15 V
(A-B) 或 (B-A) 有源端接：6 V
可切换120Ω终端：
引脚分配M8连接：
1 V+ 电源电压
2 A Modbus RS485
3 GND 信号地
4 B Modbus RS485
证书/认证
CE标志：该密度传感器符合欧盟指令的法律要求。 TrueDyne Sensors AG通过贴上CE标志来确认密度传感器的测试成功。
RoHS：所有安装的部件都符合RoHS III指令的要求。
电磁兼容性：
根据IEC 61326-1标准
附件和备件
流体适配器：适配器G½”螺纹，用于流体接口。
适配器电子元件：USB-RS485包括 M8连接器
密封环：用于更换损坏密封环的密封环
过滤器：由过滤器、弹簧垫圈和固定环组成的套装，用于更换脏的过滤器。
