液体密度粘度传感器 DLO-M2
可用于测量液体密度、粘度，DLO-M2传感器在微电子机械系统（MEMS系统）中测量液体的密度。 在MEMS系统内，液体被引导到一个欧米茄形状的微通道，即所谓的欧米茄芯片。 这个小小的硅管（直径比头发细）被使用在振动中进行测量。 介质的密度可以从这个振荡的频率中得出，此数值越低，介质的密度越高。
由于在MEMS系统中的测量，该传感器只有30 x 80 x 15 mm³，即使在狭小的空间也能找得到空间。 您可以立即得到高精度的测量结果，因此您可以在过程中进行连续测量。 液体的密度取决于其温度。 为了平衡这种影响，内置的铂金电阻会检测液体的温度。
密度传感器通过数据线以Modbus RTU传输模式将测量数据发送到读出系统。
产品说明

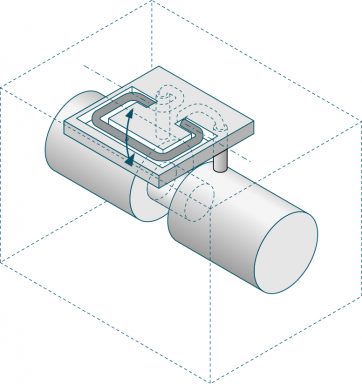

DLO-M2密度传感器被设计用来测量液体的密度。 这是用微机电系统（MEMS）完成的，该系统的内部旁路内置了一个欧米茄形状的微通道（欧米茄芯片）。
当流体流经密度传感器时，旁路安排在微通道上产生一个压力梯度，使流体到达欧米茄芯片。 介质影响着受激传感器的物理特性（共振频率和质量），这些在微控制器中被数字化和评估。 测量值可以通过串行接口（RS-485、Modbus）读出来。
600…1200 kg/m3范围内的密度测量（更多选项见产品规格）可以在0…10 l/h的流速下实现。
技术规格
允许测量的物质：
无颗粒 (<30 μm) 的碳氢化合物，例如：
汽油 E5 / E10 / E85
柴油机B7 / B10 / XTL
Jet-A1（F-35或JP-8）
M100（甲醇）
异丙基
OME*（合成燃料）
液化石油气*
水性介质，例如：
AdBlue®*
乙二醇混合物*
测量性能

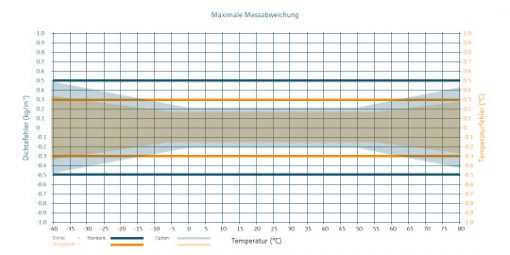

测量偏差:
密度：±0.5 kg/m³（如果数值为 >0.2，可选择±[0.2 或 0.0075 x abs (T-25 °C)] kg/m³）
温度：±0.3 °C（如果数值为 >0.15，可选择±0.15或±[0,005 x abs(T-25 °C)] °C）
可重复性：
密度：±0.25 kg/m³（可选±0.1 kg/m³）
温度：±0.1°C（可选±0.05°C）
测量物质环境
介质温度：-40…+60 °C
环境温度：-40…+60 °C
储存温度：-40…+60 °C
测量范围
密度测量范围：600…1000 kg/m³（可选0…1200 kg/m³）
粘度范围：0.3…5 mPa s（可选0.3…50 mPa s）
容许的测量压力：0…20 bar (abs)
爆破压力80 bar (abs)
颗粒大小：最多 30 μm
流量范围：0…10升/小时（水）
震动：由于微型通道的工作频率很高，振动（<20 kHz）对测量精度没有影响。
进流和出流：进流和出流对测量精度没有影响。
材质封装
封装：
不锈钢：
1.4404 (316L)
1.4542 (AISI/SUS 630)
接触介质：
不锈钢：
1.4542 (AISI/SUS 630)
BOROFLOAT® 33玻璃
硅胶
环氧树脂

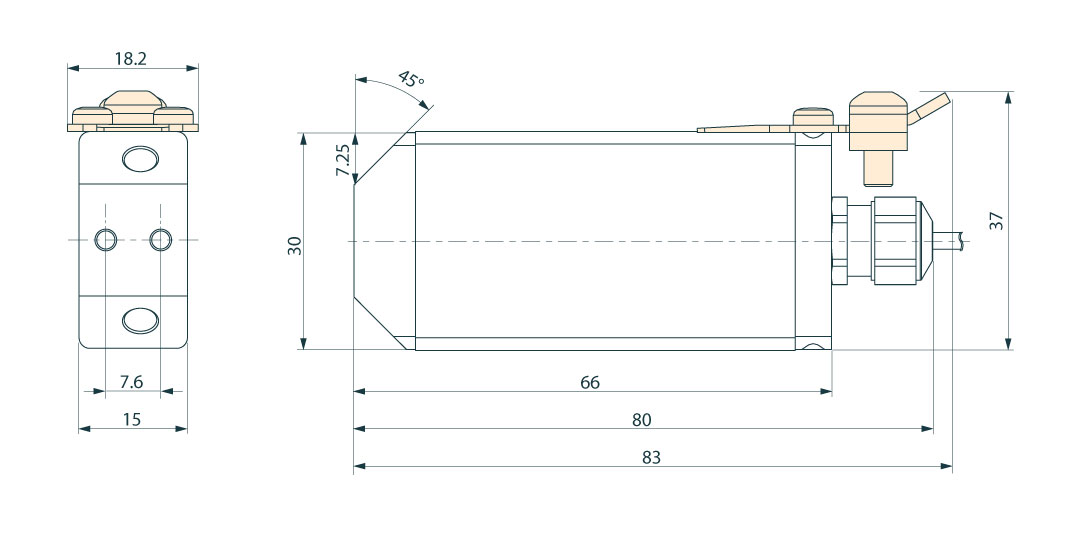

尺寸设计
尺寸：30 mm x 66 mm x 15 mm（不含电缆和电缆接头）
重量：<200 g
尺寸测量通道：160 x 200 μm (500 nl)
电气接口
电缆组装形式：固定电缆。 连接电缆类型KS-Li9YD11Y 4xAWG 28，制造商：Kabel Sterner
电缆长度：3米（可选择高达30米）
电缆外径：2.3 mm
核心直径：4 x AWG 28
级别控制：数字通信线路和电源在一个共同的单向RS-485屏蔽电缆中在客户端提供330Ω的终端电阻
能源供应：******电流消耗 26 mA，******功率消耗 350 mW
电源：5V…13.3V
介电强度：参考电位 (GND) 连接到外壳和地线接头（参见产品结构）。 供电电路、通信接口和 GND 之间没有电气隔离。
数据率：响应时间：100 ms
电缆分配：
电线颜色分配
黄色 – RS485 B,D1
绿色 – RS485 A,D0
棕色 – GND（信号地），通用
白色 – VDD（电源电压）
空白 – 屏蔽
证书/认证
CE标志：该密度传感器符合欧盟指令的法律要求。 TrueDyne Sensors AG已通过欧盟测试，贴有CE标志。
准则：
LVD 2014/35/EU(L96/357) 准则
EMC 2014/30/EU (L96/79) 准则
RoHS 2011/65/EU(L174/88)准则
标准：
EN 61010-1: 2010标准
EN 61326-1: 2013标准
EN 61326-2-3: 2013标准
EN 50581: 2012标准

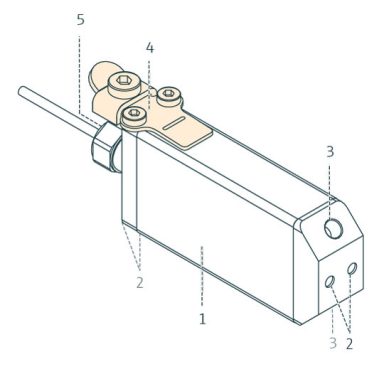

产品结构
1.密度传感器DML02(_ex)

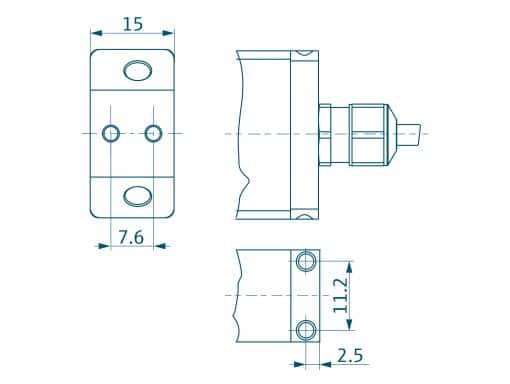

2.用于机械固定的安装孔（6 x M3螺纹孔）
3.流体接口（2 x M5螺纹孔）
4.用 M3 × 8 TORX 螺丝夹在接地板上
5.用于通讯和供电的电子接口
对于DLO-M2（非Ex），第4点（用M3×8 TORX螺钉在接地板上夹紧支架）被省略。
图形中用橙色标出。
其他拓展
浓度测量（选项）
根据ICUMSA标准，糖/水（质量百分比）
根据Laliberté/Cooper标准，氯化钠/水（质量百分比）
可拓展添加的功能
高果糖玉米糖浆 HFCS42、HFCS55、HFCS90
（ 质量百分比/白利糖度/普拉托度/巴林度）
乙醇/水，符合OIML IST-90标准
（质量百分比 / 容积百分比@20°C / ABF@20°C）
甲醇/水（质量百分比）
乙二醇/水（质量百分比）
根据Huber标准，水中的矿物质含量（mg/l）
水中过氧化氢 (H2O2)（ 质量百分比）

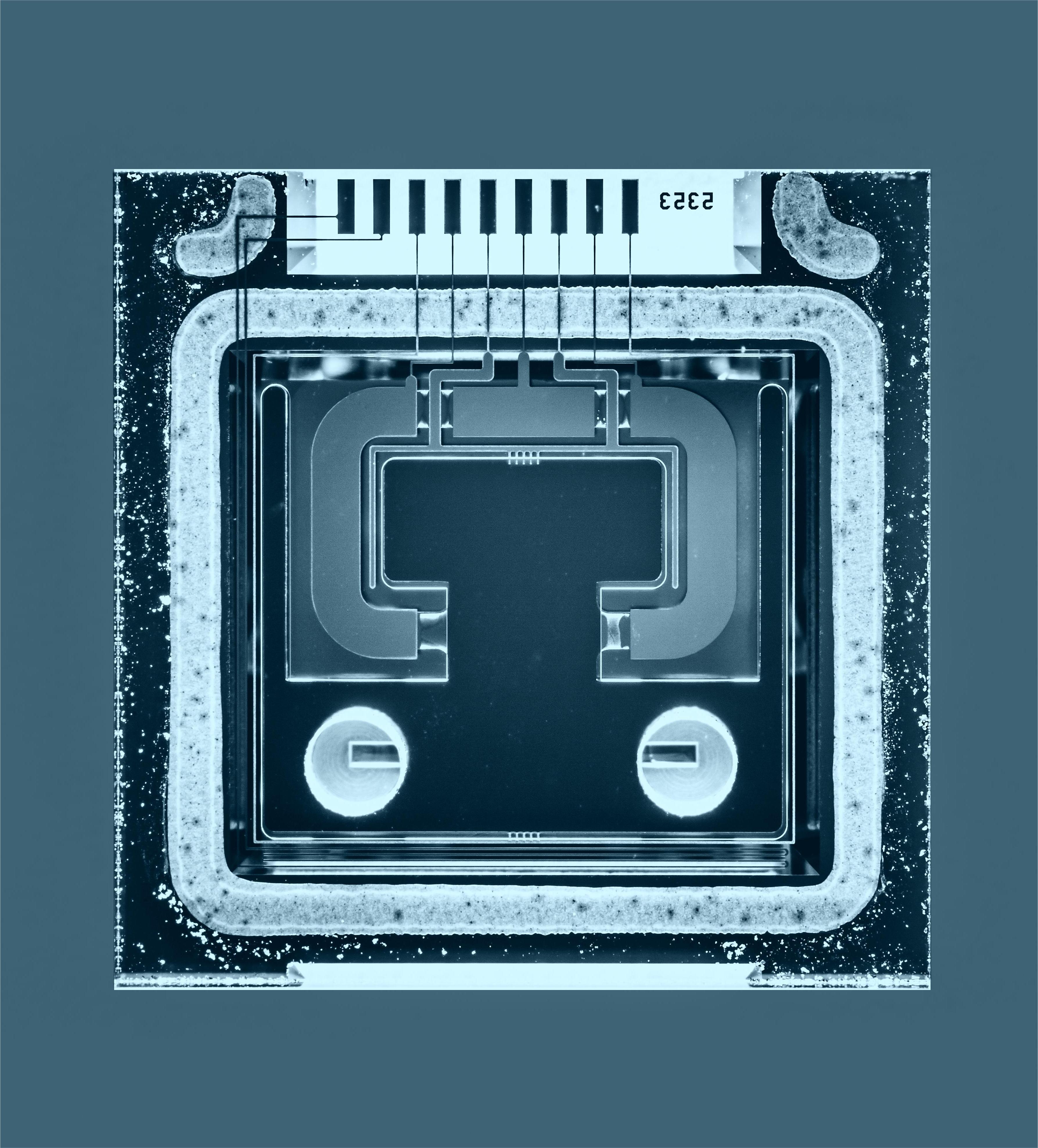

芯片

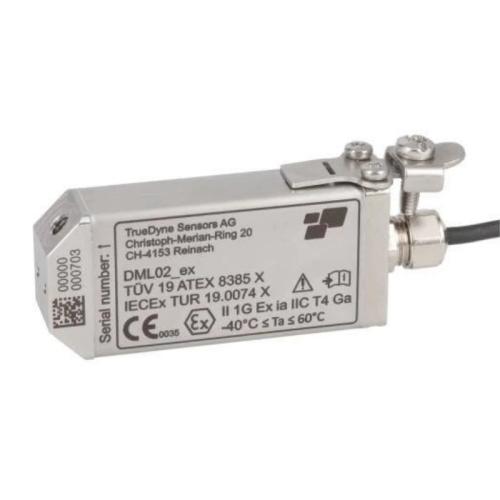

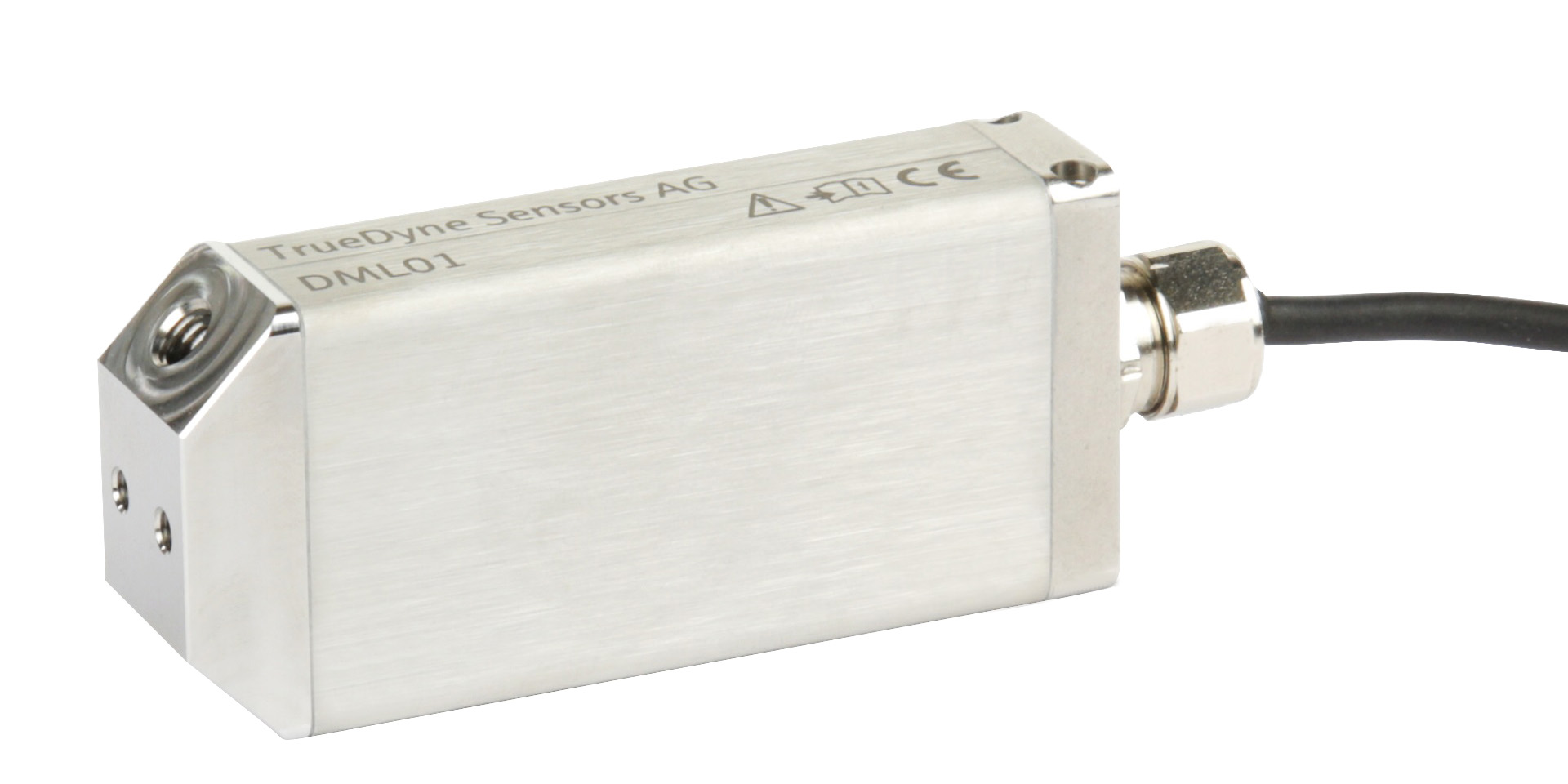

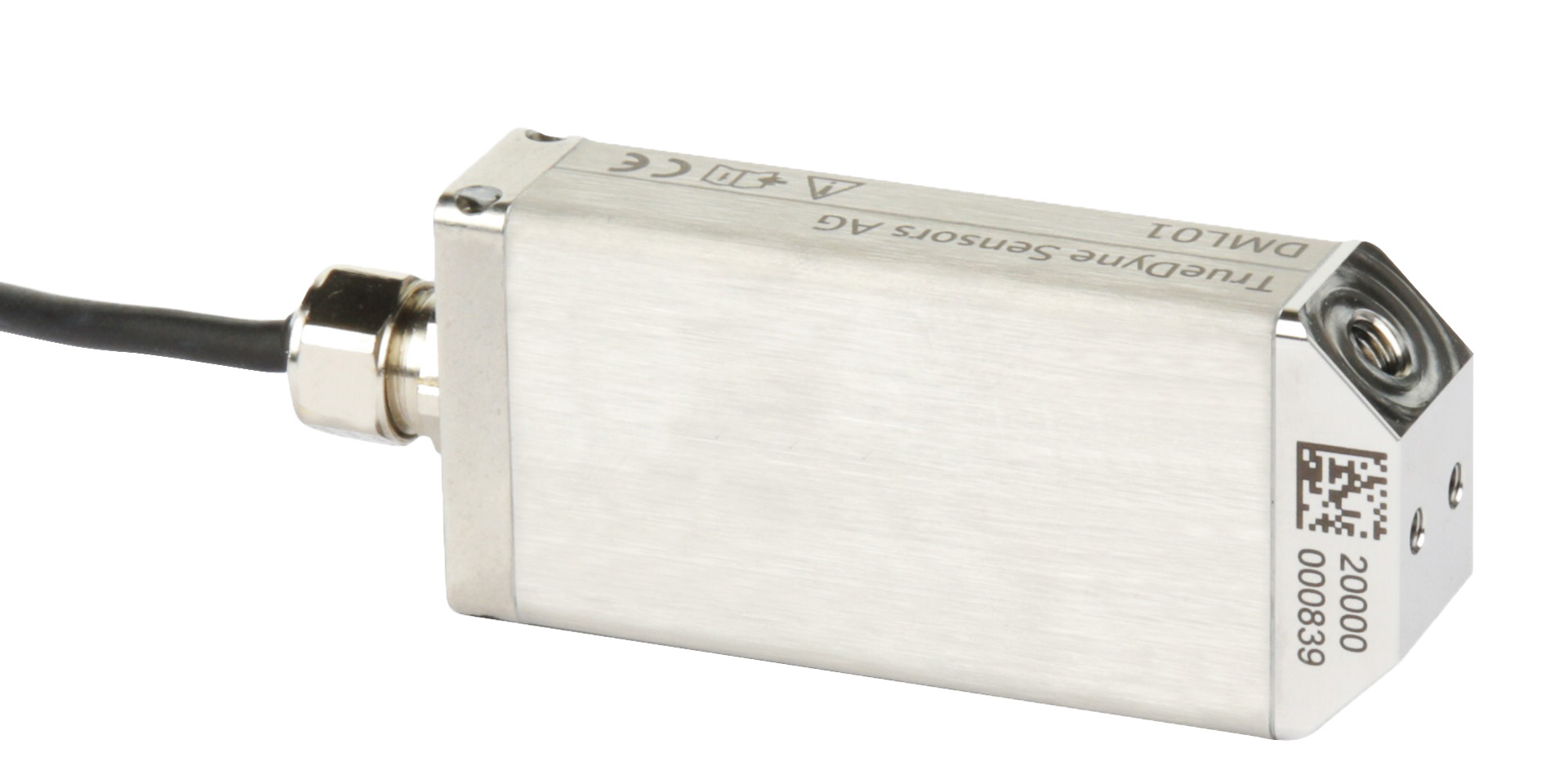

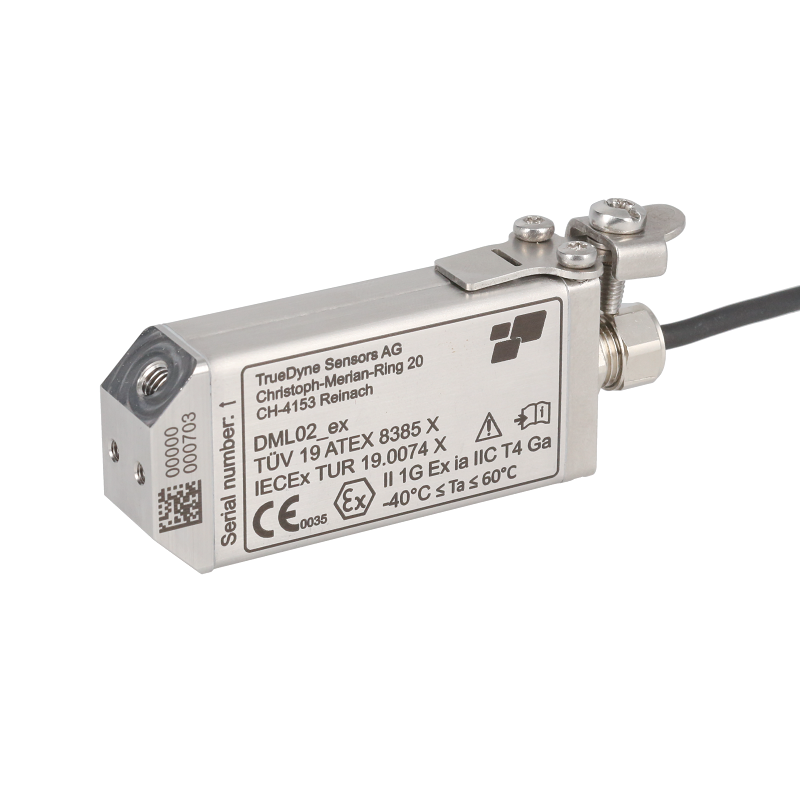

产品实物
